Tuotteen Kuvaus

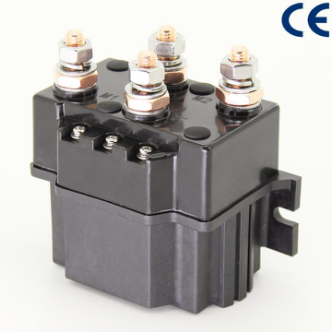

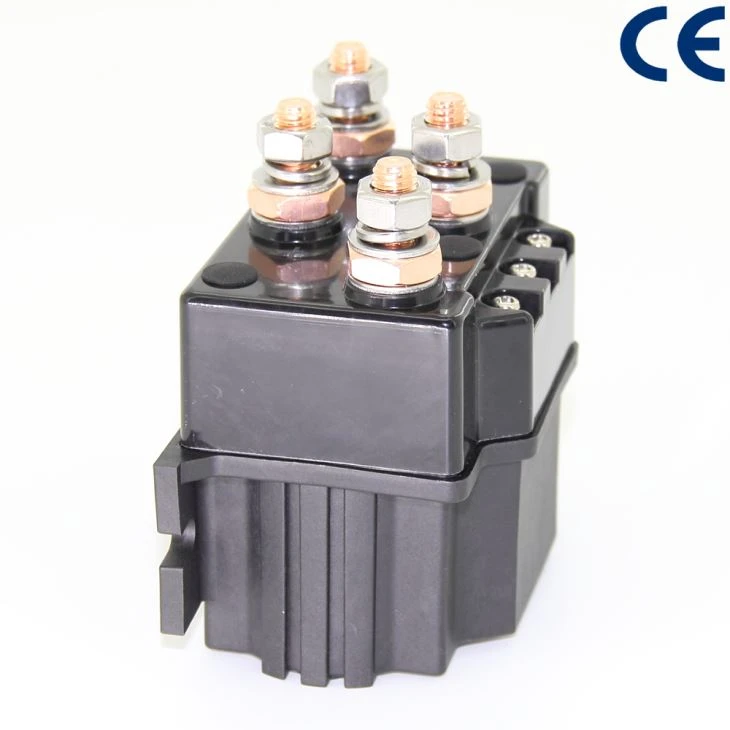

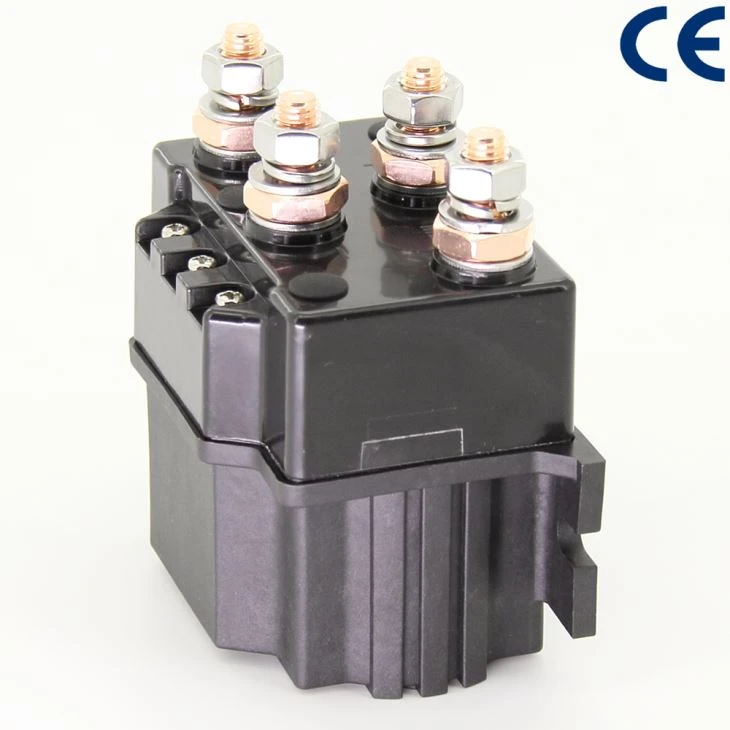

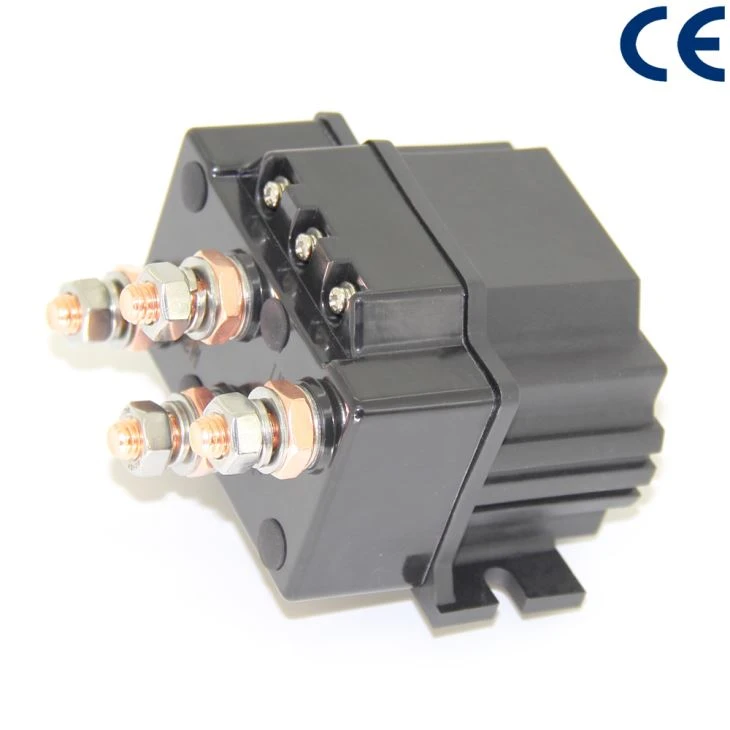

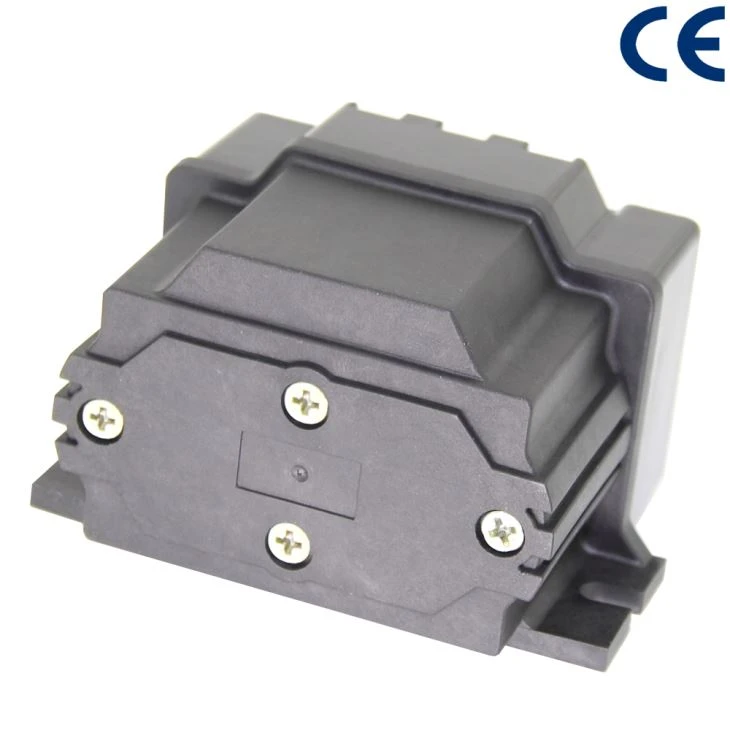

ADC 100 -D- CS DC88P 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 100 A 2NO + 2NC SPDT Long -Time Duty ruuviliitosten Vinssi DC kääntävä Yhteydenotto r
ADC100-D-CS-kontaktorisarjan sarja on suunniteltu suoraviivaisille kuormille, erityisesti moottoreille, joita käytetään sähköajoneuvoissa, kuten teollisuuskuorma-autoissa. ADC100-D-CS on monoblock-rakenne, jonka ansiosta kompakti muotoilu on yhteensopiva nykyaikaisten elektronisten ohjausjärjestelmien kanssa. Kehitetty jatkuvasti kuormitettuina, se soveltuu vastus-, kapasitiivisten ja induktiivisten kuormien kytkemiseen. Se on tiivistetty IP67: een, jolloin se suojaa tehokkaammin epäsuotuisilta ympäristöiltä, kuten vettä tai pölyltä.
Keskeytynyt virta - avaaminen ja sulkeminen kuormituksella, usein kytkeytyessä (lisää kosketusvastusta). • Keskeytymätön virta - ei tai ei-vakava kuormankytkentävaatimukset (pienempi kosketusvastus).
Se on kaksinkertainen kosketuspinta kosketuspinnoilla, jotka ovat hitsattuja, kovaa kulutusta ja erinomaista johtokykyä. M8-napojen napojen päätteet voidaan konfiguroida eri tavoin sovelluksen mukaiseksi. Kierreliitännät ovat 6,3 mm: n piikkien avulla ja kiinnitys toimitetaan mukana toimitetulla kannattimella ja ne voivat olla vaakasuorassa tai pystysuorassa, kun M8-kosketinpulttien pystysuorat pystysuorat osoittavat ylöspäin. Jos vaatimus on alaspäin suuntautuva, voimme säätää kontaktorin kompensoimaan tätä.
| Merkki: AK / AOKAI Nimi: DC käänteinen kontaktori Malli: ADC100 -DC S / DC88P Nimellisjännite: DC 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V jne Nimellisvirta: 10 0A Working Duty: Jatkuva Connection Mode: Ruuvityyppi |  |
SPECIFICATION
Kelan nimellisjännite | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V jne. |
Pääpiirin nimellisvirta (A) | Jatkuva 100A |
Päävirtapiirin jännitehäviö (lataus: 100A) | ≤80mV |
Alle (20 ± 5) ℃, jäähdytysvedon jännite | ≤70% |
Alle (20 ± 5) ℃, jäähdytyspudotusjännite | ≥5%, ≤40% |
Hyväksyttävä vaihteluväli kelan jännitteellä | ± 20% |
Vetäytyminen (N / O-yhteystiedot sulkeutumaan) | ≤30ms |
Pudotusaika (N / O-yhteystiedot auki) | ≤20ms |
Yhteyksien enimmäiskytkentäaika | ≤5ms |
Eristysresistanssi | ≥50MΩ |
Läpilyöntilujuus | 50Hz / 60Hz 1000VAC / 1min |
Ylikuormitusvirta | ≤7Ie, ≤1s |
Coil Power Consumption (W) | Continuous≤10.0W |
Sähköinen elämä | Jatkuva 30 000 kertaa |
Mekaaninen elämä | 300 tuhatta kertaa |
Työskentelytapa | Jatkuva |
Yhteydenottolomake | 2 NO ja 2 NC |
Yhteysmateriaali | AgCdO / AgCuO |
Aloita virta | ≤4A |
Tekninen standardi | GB14048.4-2010 |
KÄYTTÄÄ YMPÄRISTÖÄ
Korkeus | ≤2Km | Ympäristön lämpötila | -25 ~ + 55 ℃ |
Kansainvälinen suojeluaste | IP67 | Asennustyyppi | III |
Asennusohjeet | Minkä tahansa | värähtely | 2,5 g (5 - 50) Hz |
Vaikutus | 50 g, 11 ms (puoli-sine-aalto) | ||

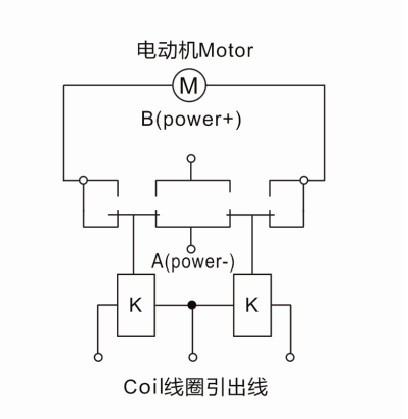

KAAVIOKUVA

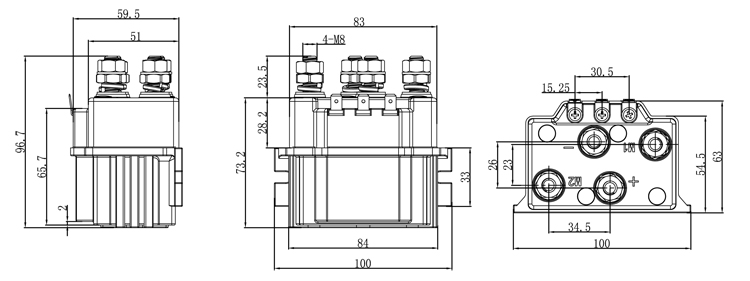

ASENNUSOHJELMA
